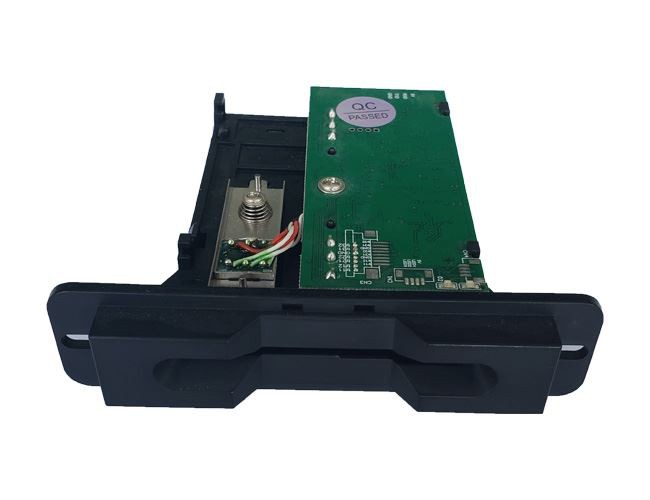

मैग्नेटिक स्मार्ट कार्ड रीडर व्यापक कैसीनो एंड गेमिंग मशीन के कई अलग प्रकार में इस्तेमाल किया जाता है .
चुंबकीय स्मार्ट कार्ड रीडर के लिए विशेषताएं
l RS232 सीरियल पोर्ट और टीटीएल इंटरफेस
l कई पटरियों को पढ़ें . 1 और 2 और 3 पटरियों
l आसानी से अनुकूलित
ट्रैक 1 पर 52 वर्णों को लागू करें; ट्रैक 2 पर 25 अक्षर; और ट्रैक पर 73 वर्ण 3
ISO7811Standard के साथ lAccordance
चुंबकीय सिर के लिए l500,000 बार स्वाइप
एलप्लास्टिक बेज़ेल और अर्ध-पारदर्शी बेज़ेल
विस्तृत जानकारी
इंटरफेस- रु232 सीरियल पोर्ट या टीटीएल
पढ़ें दिशा: प्रविष्टि और/या वापसी
ट्रैक: आईएसओ ट्रैक का 65% 1 और ट्रैक 2 और ट्रैक 3
पढ़ें गति: 10--150cm/sec
कार्ड मोटाई: पीवीसी 0.76 ± 0.08 मिमी
एमटीबीएफ: इलेक्ट्रॉनिक्स: 100000 घंटे हेड लाइफ: 500000 न्यूनतम
पर्यावरण:ऑपरेटिंग टेम्प: -20 डिग्री सेल्सियस ~ 70 डिग्री सेल्सियस भंडारण अस्थायी: -30 डिग्री सेल्सियस ~ 70 डिग्री सेल्सियस
ऑपरेटिंग टेम्प: 20 ~ 90% आरएच स्टोरेज टेम्प: 95% आरएच से कम
3. इंटरफेस
3. इंटरफेस
3.1 शारीरिक संबंध
3.1.1 RS232 कनेक्शन
आरएस-232C सिग्नल | होस्ट मशीन (9 पिन) | कार्ड मशीन (6 पिन) | कार्यों |
TXD | 2 | 4 | डेटा संचारित करना |
आरएक्सडी | 3 | 5 | डेटा प्राप्त करना |
गौंड | 5 | 6 | सिग्नल ग्राउंड |
3.1.2. कार्ड मशीन इंटरफेस पिन विवरण
पिन नं. | सिग्नल का नाम | कार्यों |
1 | जीएनडी | रूप |
2 | वीसीसी | पावर +5VDC |
3 | जीएनडी | रूप |
4 | TXD | डेटा संचारित करना |
5 | आरएक्सडी | डेटा प्राप्त करना |
6 | जीएनडी | रूप |
